氣動塑料法蘭球閥
一、氣動塑料法蘭球閥 產品概述
上海川滬閥門有限公司生產的氣動塑料法蘭球閥閥體材質有RPP、PVDF、PPH、ABS、UPVC、CPVC等塑料材質，分別適合于不同工況的客戶現場，如清水、腐蝕性介質、常溫溶劑等場合使用，配上單作用或雙作用氣動執行器后，可以通過4-7公斤的壓縮氣源實現對閥門的開閉控制，也可以選配閥門定位器來實現對管道介質流量大小的調節。

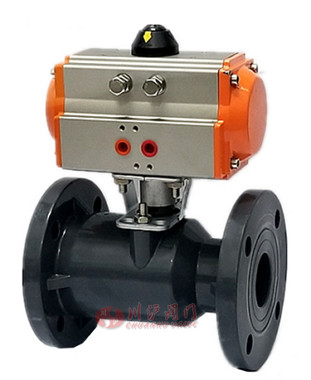

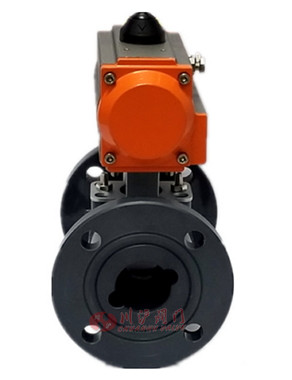

二、氣動塑料法蘭球閥 產品圖片
 |
 |
| 氣動塑料法蘭球閥 | 氣動塑料法蘭球閥 |
三、氣動塑料法蘭球閥 零部件材料
| 名稱 | 材質 |
|---|---|
| 閥體 | RPP、PVDF、PPH、ABS、UPVC、CPVC |
| 球芯 | RPP、PVDF、PPH、ABS、UPVC、CPVC |
| 密封圈 | PTFE、F4 |
| 內塞 | RPP、PVDF、PPH、ABS、UPVC、CPVC |
| 密封 | PTFE、F4 |
| 閥桿 | RPP、PVDF、PPH、ABS、UPVC、CPVC |
四、氣動塑料法蘭球閥 技術參數
| 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.0-1.6MPa | ||||||||
| 連接方式 | 法蘭、螺紋、由令 | ||||||||
| 閥體結構 | 一體、三通L、三通T | ||||||||
| 適用介質 | PVC兼容的食品工業化學溶劑 | ||||||||
| 配置執行機構 | 可配GT、AT、ST系列單雙作用氣動執行機構 | ||||||||
| 控制方式 | 開關兩位控制、4～20mA模擬量信號控制 | ||||||||
五、氣動塑料法蘭球閥 執行器參數
| 執行器型號 | GT、AT、AR、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |

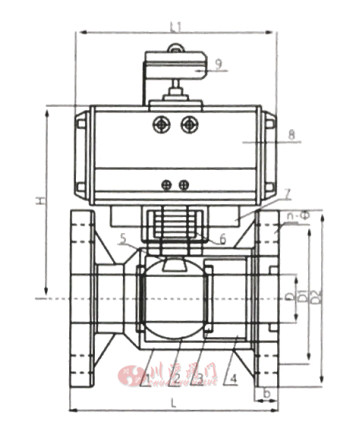

七、氣動塑料法蘭球閥 結構圖
 |
八、氣動塑料法蘭球閥 連接尺寸
| 公稱 通徑 DN (mm) |
D2 | D1 | L | L1 | H | b | n-d | 平臺中心距 | 閥桿尺寸 | 參考氣動執行器 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 | JIS | DIN | ANSI | 雙作用 | 單作用 | |||||||||
| 15 | 95 | 65 | 70 | 65 | 60 | 120 | 140 | 170 | 14 | 4-14 | 50/70 | ￠12.2*9.7 | 32/52 | 63 |
| 20 | 105 | 75 | 75 | 75 | 70 | 120 | 140 | 170 | 16 | 4-14 | 50/70 | ￠12.2*9.7 | ||
| 25 | 115 | 85 | 90 | 85 | 80 | 140 | 140 | 180 | 16 | 4-14 | 50/70 | ￠15.2*12.5 | ||
| 32 | 135 | 100 | 95 | 100 | 90 | 145 | 150 | 200 | 16 | 4-18 | 70/89 | ￠23.4*18 | 63 | 75 |
| 40 | 145 | 110 | 105 | 110 | 98 | 165 | 150 | 205 | 16 | 4-18 | 70/89 | ￠23.4*18 | 83 | |
| 50 | 160 | 125 | 120 | 125 | 120 | 180 | 165 | 230 | 18 | 4-18 | 70/89 | ￠23.4-18 | 75 | 92 |
| 65 | 180 | 145 | 140 | 145 | 140 | 220 | 190 | 240 | 22 | 4-18 | 89/102 | ￠25.1*19.7 | 83 | 105 |
| 80 | 195 | 160 | 150 | 160 | 152 | 250 | 190 | 250 | 25 | 8-18 | 89/102 | ￠27*19.5 | 125 | |
| 100 | 215 | 180 | 175 | 180 | 190 | 280 | 260 | 295 | 25 | 8-18 | 89/102 | ￠30.8*23.8 | 110 | 140 |
| 125 | 245 | 210 | 210 | 210 | 216 | 320 | 300 | 325 | 30 | 8-18 | 102/125 | 22*22 | 127/140 | 160 |
| 150 | 280 | 240 | 240 | 240 | 240 | 360 | 390 | 370 | 30 | 8-23 | 102/125 | 22*22 | 160/190 | 190 |
| 200 | 335 | 295 | 290 | 295 | 298 | 400 | 535 | 480 | 35 | 8-23 | 125 | 22*22 | 210 | 210 |
| 250 | 395 | 350 | 355 | 350 | 362 | 500 | 590 | 530 | 38 | 12-23 | 125 | 22*22 | 240 | 240 |
| 300 | 455 | 400 | 400 | 400 | 432 | 500 | 640 | 585 | 40 | 12-23 | 125 | 22*22 | 270 | 270 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
