氣動卡箍球閥

產品展示>> 氣動球閥>>氣動卡箍球閥
一、氣動卡箍球閥 產品概述

上海川滬閥門有限公司生產的氣動卡箍球閥中間配用螺栓鎖定而成。閥球轉動90度,就能完全開啟或關閉閥門。通常制作高壓球閥使用。用于截斷或接通管路中的介質,閥座采用彈性密封結構,啟閉輕松密封可靠。其中和氣動執行機構組合后,能實現快速開閉(配電磁閥和限位開關)或調節流量大?。ㄅ溟y門定位器)。
型號:CHQ681F、CHQ681PPL
特點:
1、卡箍連接拆裝方便、適用需要經常清潔的工況下。
2、安裝簡便,能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑,可以輸送粘性流體、漿液以及固體顆粒。
4、可配置氣動、電動等多種驅動機構,實現遠距離控制和自動化操作。
5、由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損小,故球閥的使用壽命長。
適用場景:
氣動卡箍球閥適用于自來水、純凈水、低腐蝕性介質中使用。

二、氣動卡箍球閥 產品圖片

氣動卡箍球閥 氣動卡箍球閥
氣動卡箍球閥(開關型) 氣動卡箍球閥(調節型)
三、氣動卡箍球閥 零部件材料

零件名稱 材料名稱
閥體 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
密封圈 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
四、氣動卡箍球閥 技術參數

公稱通徑 15~100mm
公稱壓力 PN1.6、2.5、4.0MPa
閥體材質 碳鋼、304、316、316L
球體材質 304/316/316L不銹鋼
閥桿材質 304/316/316L不銹鋼
閥座密封 PTFE
溫   度 PTFE≤150℃
連接型式 卡箍式、快裝式
適用介質 水、氣體、油品等
特   點 密封好、使用壽命長
五、氣動卡箍球閥 執行器參數

執行器型號 GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

六、氣動卡箍球閥 性能規范

設計與制造 GB/T12224
結構長度 GB/T12237
試驗和檢驗 JB/T9092

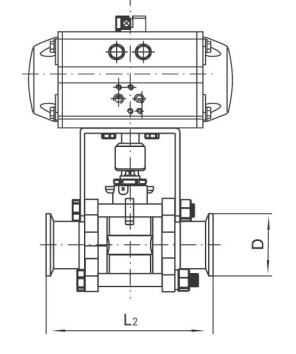

七、氣動卡箍球閥 結構圖

氣動卡箍球閥結構圖
八、氣動卡箍球閥 連接尺寸

公稱通徑 DN 連接尺寸
DN in d L2 G Lo ~H
15 1/2 15 90 1/2 141 159
20 3/4 20 90 3/4 141 167
25 1 25 100 1 141 172
32 1-1/4 32 110 1-1/4 159 210
40 1-1/2 40 125 1-1/2 211 218
50 2 50 150 2 211 248
65 2-1/2 65 190 2-1/2 248 273
80 3 80 220 3 269 313

注:由于產品改進技術創新參數可能有一定變化,公司不另行通知,請咨詢公司技術部門索取新數據。
