一、氮封閥 產品概述

上海川滬閥門有限公司生產的ZZYVP氮封閥主要用于儲罐頂部氮氣壓力恒定控制，以保護罐內物料不被氮化及儲罐安全。氮封閥由ZZDQ快速泄放閥及ZZVP自力式微壓調節閥兩大部分組成?？焖傩狗砰y由壓力控制器及ZMQ-16K型單座切斷閥組成。 儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮氣。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。
特點：
1、無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。
2、氮封裝置供氮，泄氮壓力設定方便，可在連續銷售的條件下進行。
3、壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。
4、采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。
5、供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控制精度高。
6、為確保儲罐的安全，需在罐頂設置呼吸閥。
7、呼吸閥公起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
適用場景:
ZZYVP氮封閥進行自動調節壓力恒定的節能型產品，該閥控制精度高，比一般自力式調壓閥高一倍左右，適合在控制精度要求較高的場合。
（B）控制閥后壓力
（K）控制閥前壓力

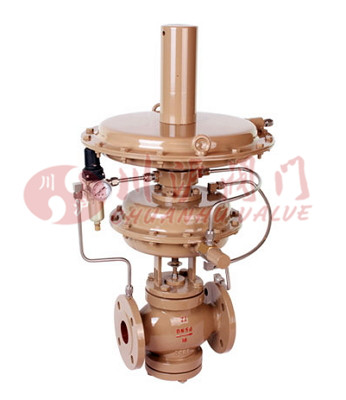

二、氮封閥 產品圖片

氮封閥(帶指揮器自力式壓力調節閥)

三、氮封閥 技術參數

公稱通徑(mm)	20			25	40		50	80		100	150
閥座直徑(mm)	6	15	20	25	32	40	50	65	80	100	125	150
額定流量系數Kv	3.2	5	8	10	20	32	50	80	100	160	250	400
壓力調節范圍	0.5～70 20～120 60～400 300～700 500～1000 KPa
公稱壓力PN	1.0、1.6 MPa
被調介質溫度	80、200 ℃
流量特性	快開型
調節精度	≤5%
允許壓降(MPa)	1.6				1.6		1.1	0.6		0.4
薄膜有效面積(C㎡)	200				280			400
允許泄漏量	符合ANSIB16.104—1976 IV級
閥蓋形式	標準型 (整體式)
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式	單座型閥芯

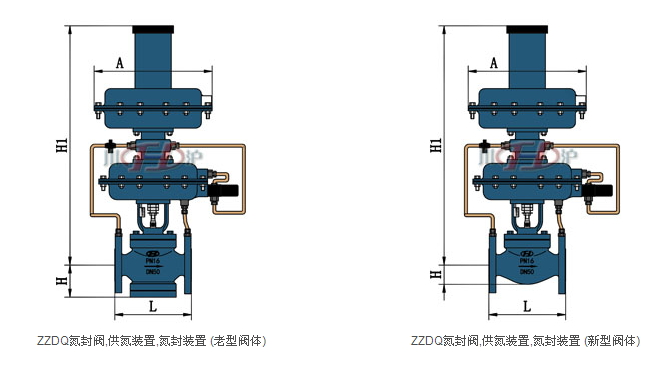

四、氮封閥 結構圖

五、氮封閥 連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150
L		150	160	180	200	230	290	310	350	400	480
H	老型	105	117	120	139	144	188	208	220	268	278
	精小型	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
H1		330	330	350	350	360	430	440	450	520	650
A		310								400

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
