衛生級對夾蝶閥
一、衛生級對夾蝶閥 產品概述
衛生級對夾蝶閥閥體采用高精度數控加工，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。衛生級對夾蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、乳制品，酒類、飲料、生化工業過程控制場合。 衛生快裝蝶閥具有設計新穎、合理、結構獨特，重量輕，啟閉迅速、操力矩小，操作方便，省力靈巧?？梢匀魏挝恢冒惭b，維修方便和密封材料耐老化、耐腐蝕，使用壽命長等特點。

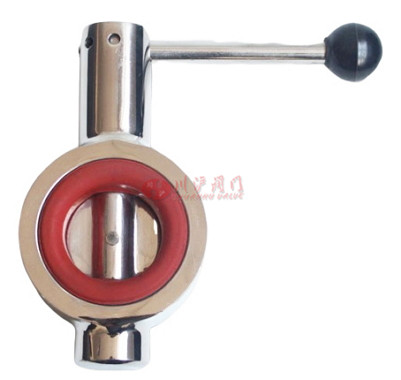

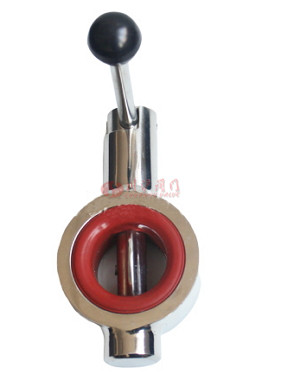

二、衛生級對夾蝶閥 產品圖片
 |
 |
| 衛生級對夾蝶閥 | 衛生級對夾蝶閥 |
三、衛生級對夾蝶閥 技術參數
| 產品型號 | D71X-10P、D71X-16P、D71X-16R、D71X-16RL |
|---|---|
| 工作溫度 | ≤80℃ |
| 閥體材質 | 不銹鋼SUS304、SUS316、SUS316L |
| 密封材料 | 硅橡膠、氟橡膠、聚四氟乙烯 |
| 表面拋光精度 | 內外鏡面拋光Ra＜0.4um |
| 驅動方式 | 手動、氣動、或電動 |
| 工作壓力 | 0-16bar |
| 連接形式 | 快裝式、外螺紋式、焊接式、對夾式 |

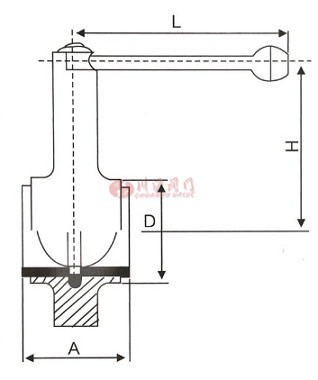

四、衛生級對夾蝶閥 結構圖
 |
五、衛生級對夾蝶閥 連接標準和尺寸
| 通徑 | D | A | L | H |
|---|---|---|---|---|
| DN40 | 85 | 38 | 124 | 122 |
| DN50 | 95 | 39 | 130 | 127 |
| DN65 | 107 | 42 | 130 | 133 |
| DN80 | 125 | 43 | 140 | 142 |
| DN100 | 156 | 46 | 158 | 158 |
| DN125 | 180 | 55 | 220 | 160 |
| DN150 | 205 | 55 | 220 | 170 |
| DN200 | 250 | 60 | 280 | 210 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
