Y14H減壓閥
一、Y14H減壓閥 產品概述
上海川滬閥門有限公司生產的Y14H減壓閥(也稱為波紋管減壓閥)內部采用不銹鋼波紋管結構，結構簡單耐用，使用于靈敏度要求高，安裝空間要求苛刻的管道。連接方式為內螺紋，常用規格有G1/2''，PN1.6MPa。
Y14H減壓閥屬于直接作用式波紋管減壓閥主要由閥座、閥瓣鋼球、波紋管組合件、彈簧等零件組成,通過調節彈簧設定出口壓力,當出口壓力減少時閥瓣開度增大,當出口壓力達到預定壓力時閥瓣開度減小,主要是通過介質的閥后壓力作用在波紋管的面積上傳感給調節彈簧實現減壓、穩壓功能。
使用時通過旋轉塑料手輪即可調節壓力,無需工具調節,連接安裝方便.內部結構使用波紋管,密封面帶有過濾網保護裝置,不容易損壞內部零件,大大提高使用壽命。
二、Y14H減壓閥 產品圖片
 |

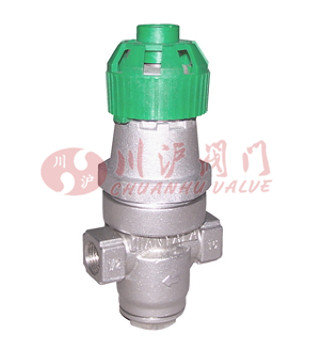

| Y14H減壓閥(不銹鋼內螺紋連接) |
三、Y14H減壓閥 主要技術參數和性能指標
| 公稱壓力（MPa） | 1.6 |
|---|---|
| 殼體試驗壓力（MPa）* | 2.4 |
| 密封試驗壓力（MPa） | 1.6 |
| 高進口壓力（MPa） | 1.6 |
| 出口壓力范圍（MPa） | 0.05-1.0 |
| 壓力特性偏差（MPa）△P2P | GB12244-1989 |
| 流量特性偏差（MPa）△P2P | GB12244-1989 |
| 小壓差（MPa） | 0.15 |
| 滲漏量 | GB12244-1989 |
| 適用介質 | 蒸汽、空氣、液體 |
| 工作溫度 | ≤220℃ |
四、Y14H減壓閥 主要零件材料
| 零件名稱 | 零件材料 |
|---|---|
| 閥體底蓋 | 1Cr18Ni9Ti |
| 閥蓋 | 鑄造鋁合金 |
| 閥桿 | 2Cr13 |
| 閥座 | 2Cr13 |
| 鋼球 | 2Cr13 |
| 波紋管 | 1Cr18Ni9Ti |
| 手輪 | 耐熱塑料 |
| 主閥彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
五、Y14H減壓閥 結構圖
 |
六、Y14H減壓閥 連接尺寸
| 公稱通徑 | L | H | H1 | G |
|---|---|---|---|---|
| DN15 | 85 | 140 | 52 | 1/2″ |
| DN20 | 95 | 143 | 55 | 3/4″ |
| DN25 | 105 | 146 | 58 | 1″ |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-Y14H減壓閥.PDF
