藍式過濾器
一、藍式過濾器 產品概述
上海川滬閥門有限公司生產的SRB型過濾器，藍式過濾器
籃式過濾器主要由接管、主管、濾籃、法蘭、法蘭蓋及緊固件等組成，當流體通過主管進入濾籃后，固體雜質顆粒被阻擋在濾籃內，而潔凈的流體通過濾籃由濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，取出濾籃。清洗后重新裝入即可。因此，使用維護極為方便。
適用場景:
籃式過濾器是除去液體中含有少量固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作；也是提高產品純度、凈化氣體的小型設備。因此，廣泛應用于石油、化工、化纖、醫藥、食品等工業。

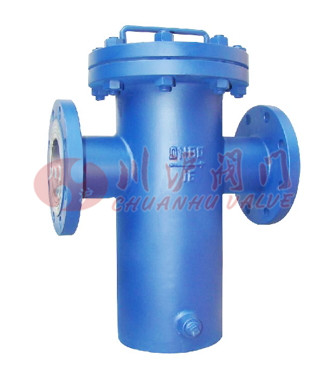

二、藍式過濾器 產品圖片
 |
 |
| 藍式過濾器(鑄鋼法蘭連接) | 藍式過濾器(不銹鋼法蘭連接) |
三、藍式過濾器 技術參數
| 殼體材質 | 鑄鐵、碳鋼 | 不銹鋼 |
|---|---|---|
| 濾框濾網材質 | 不銹鋼 | |
| 密封件材質 | 耐油石棉、柔性石墨、聚四氟乙烯 | |
| 工作溫度(℃) | -30～+380 | -80～+450 |
| 公稱壓力(MPa) | 0.6～6.4 (150Lb～300Lb) | |
| 過濾精度（目/in） | 10-300 | |
| 連接方式 | 法蘭、對焊 | |

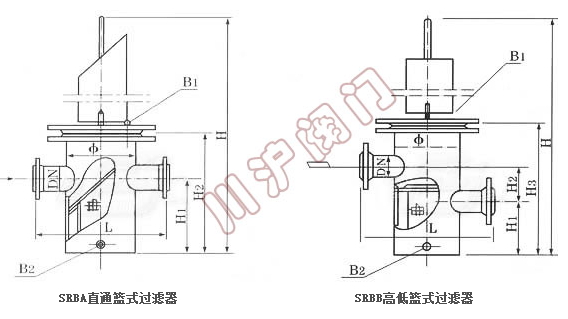

四、藍式過濾器 結構圖
 |
五、藍式過濾器 連接尺寸
直通籃式過濾器外形尺寸
| 公稱直徑DN | 主要尺寸 | 排放□"B" | 參考重量（kg） | ||||
|---|---|---|---|---|---|---|---|
| φ | L | H1 | H2 | H（拆卸濾網距離） | |||
| 25 | 76 | 220 | 160 | 260 | 480 | R1/2" | 12 |
| 32 | 76 | 220 | 165 | 270 | 495 | 16 | |
| 40 | 114 | 280 | 180 | 300 | 550 | 23 | |
| 50 | 114 | 280 | 180 | 300 | 550 | 28 | |
| 65 | 140 | 330 | 220 | 350 | 650 | 48 | |
| 80 | 168 | 340 | 260 | 400 | 740 | 65 | |
| 100 | 219 | 420 | 310 | 470 | 880 | R3/4" | 126 |
| 150 | 273 | 500 | 430 | 620 | 1175 | 248 | |
| 200 | 325 | 560 | 530 | 780 | 1875 | 292 | |
| 250 | 426 | 660 | 640 | 930 | 2170 | 415 | |
| 300 | 478 | 750 | 840 | 1200 | 2690 | 596 | |
高低籃式過濾器外形尺寸
| 公稱直徑DN | 主要尺寸 | 排放□"B" | 參考重量（kg） | |||||
|---|---|---|---|---|---|---|---|---|
| φ | L | H1 | H2 | H3 | H（拆卸濾網距離） | |||
| 25 | 76 | 220 | 110 | 70 | 280 | 520 | R1/2" | 15 |
| 32 | 76 | 220 | 110 | 70 | 285 | 525 | 19 | |
| 40 | 114 | 280 | 120 | 100 | 340 | 630 | 24 | |
| 50 | 114 | 280 | 120 | 100 | 340 | 630 | 29 | |
| 65 | 140 | 330 | 160 | 110 | 400 | 750 | 40 | |
| 80 | 168 | 340 | 180 | 140 | 460 | 860 | 55 | |
| 100 | 219 | 420 | 220 | 170 | 550 | 1040 | R3/4" | 103 |
| 150 | 273 | 500 | 310 | 220 | 720 | 1375 | 181 | |
| 200 | 325 | 560 | 390 | 280 | 900 | 2005 | 303 | |
| 250 | 426 | 660 | 480 | 320 | 1070 | 2320 | 439 | |
六、藍式過濾器 安裝與維護說明
1、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬易損件，需特別保護；
2、當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質；
3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；
4、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-藍式過濾器.PDF
