電動Y型三通球閥
一、電動Y型三通球閥 產品概述
電動Y型三通球閥有120度夾角和135度夾角2種形式，分別適用于不同的管道夾角場合使用。三通球閥和電動執行器或氣動執行器連接后，組成電動Y型三通球閥和氣動Y型三通球閥，從而顯示了遠程對閥門的控制（控制開關或調節流量大?。?，根據介質使用溫度選擇合適的閥座密封圈，PTFE密封適合在溫度≤150度，PPL密封圈適合在溫度≤250度，金屬合金鋼密封圈適合在溫度≤400度場合下使用。廣泛用于控制氣體、液體、粉末、蒸汽、油品等場合。
二、電動Y型三通球閥 產品圖片
 |
 |

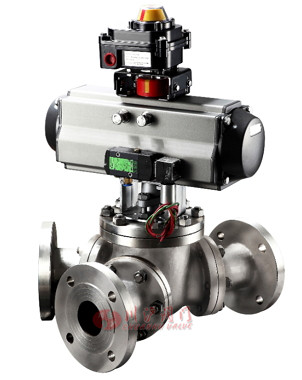

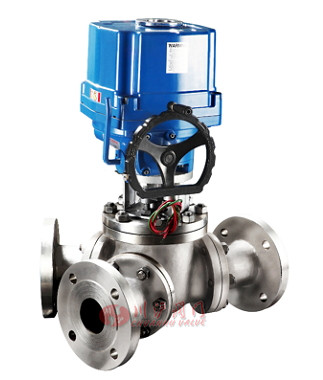

| 電動Y型三通球閥 | 氣動Y型三通球閥 |
三、電動Y型三通球閥 控制方式
 |
四、電動Y型三通球閥 技術參數
| 公稱通徑 | DN50~DN250 |
|---|---|
| 閥體材質 | WCB、304不銹鋼、316不銹鋼等 |
| 連接形式 | 法蘭式 |
| 壓力等級 | PN1.6、2.5、4.0、6.4MPa |
| 結構形式 | 120度Y型、135度Y型 |
| 適用介質 | 粉體、水液、氣體等 |
五、電動Y型三通球閥 設計標準
| 設計標準 | GB/T12237 |
|---|---|
| 結構長度 | GB/T12221 |
| 連接法蘭 | GB/T911、\JB/T79 |
| 試驗和檢驗 | GB/T13927 、 JB/T9092 |
六、電動Y型三通球閥 執行機構參數
| 執行器類別 | CH系列執行器參數 | HQ系列執行器參數 |
|---|---|---|
| 電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | |
| 輸出力矩 | 50N·M～2000N·M | 50N·M～3000N·M |
| 動作范圍 | 0～90° 0～360° | 0～90°、0°～270°可選 |
| 控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | |
| 動作時間 | 15秒/30秒/60秒 | 18S～112S |
| 保護裝置 | 過熱保護 | 內置過熱保護、過載保護 |
| 環境溫度 | -30°～60° | -20℃～+70℃ |
| 手動操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
| 機械限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
| 防護等級 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等級 | 無防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置測量 | 可選裝開關或電位計 | 電位計、比例控制單元 |
| 驅動電機 | 8W/E | 鼠籠式異步電機 |
| 進線接口 | PE1/2〞進線線鎖 | 2個 PF 3/4" |
| 殼體材料 | 鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
| 外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | |
| 采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 | ||
七、電動Y型三通球閥 性能規范
| 試驗標準 | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||

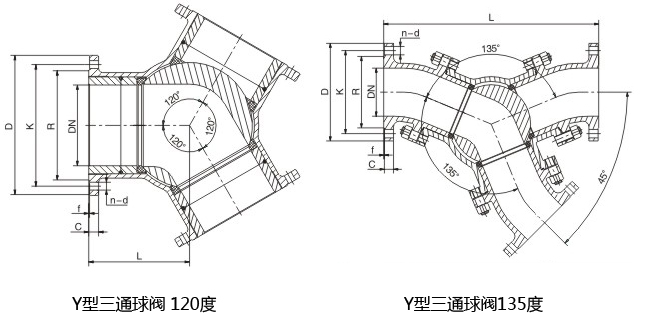

八、電動Y型三通球閥 結構圖
 |
九、電動Y型三通球閥 連接尺寸
120度Y型三通球閥尺寸
| DN | L | D | K | R | C | f | n-d |
|---|---|---|---|---|---|---|---|
| 50 | 110 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 130 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 150 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 170 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 190 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 210 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 245 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 290 | 405 | 355 | 320 | 30 | 3 | 12-25 |
135度Y型三通球閥尺寸
| DN | L | D | K | R | C | f | n-d |
|---|---|---|---|---|---|---|---|
| 50 | 340 | 160/165 | 125 | 100 | 20 | 3 | 4-18 |
| 65 | 400 | 180/185 | 145 | 120 | 20 | 3 | 4-18 |
| 80 | 410 | 195/200 | 160 | 135 | 20 | 3 | 8-18 |
| 100 | 460 | 215/220 | 180 | 155 | 22 | 3 | 8-18 |
| 125 | 560 | 245/250 | 210 | 185 | 22 | 3 | 8-18 |
| 150 | 660 | 280/285 | 240 | 210 | 24 | 3 | 8-23 |
| 200 | 800 | 335/340 | 295 | 265 | 24 | 3 | 12-23 |
| 250 | 1030 | 405 | 355 | 320 | 30 | 3 | 12-25 |
| 300 | 1140 | 460 | 410 | 375 | 30 | 4 | 12-25 |
注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
下載：上海川滬閥門有限公司-產品樣本-電動Y型三通球閥.PDF
電動Y型三通球閥鏈接：http://www.gzsdfh.cn/products/diandongqiufa/ddyxstqf.html
